TDS311-2 3分管净水机专用 TDS温度二合一传感器探针

发布时间:2020-09-09


一、概述
  为解决净水机TDS参数的数字化显示,本公司研发了一系列传感器。作为水质检测中较易测量的参数,TDS传感器大量用于家用净水机,商用净水机,鱼缸,农业等应用的TDS测量。TDS-X11-2系列包括用于2分管的TDS-211-2以及用于3分管的TDS-311-2。该系列在标准的8分之2管和8分之3管的直径上集成了TDS与温度传感器,为用户极大的节约了空间,降低了集成温度的难度。


二、核心参数
  参数释义 最小值 典型值 最大值 单位
电气参数
操作电压 正常工作电压 3.3 5 5.5 v
操作电流 工作时通过电极的电流   20   uA
开路电阻 电极断路时,电极间塑料的电阻 5 50 100
短路电阻 电极短路时,电极间的电阻   1   Ω
工作参数
量程 适用于待测液的电导率或TDS 0   2000 uS/cm2
0   1000 ppm
TDS分辨率 TDS值最小变化单位   1   ppm
有效温度补偿区间 温度补偿系数稳定的区间,区间外精度会下降 0 25 50
探头寿命 寿命受工作环境影响较大。 1 2 3
适用水压 探头可承受压力范围   4 9 Bar
适用流速 测量结果可信任的流速 0 0.5 2 升/分钟
存储温度 包装良好时 0   50
存储相对湿度 包装良好时,无腐蚀性气体 0   95 %RH
结构参数
探针长度 探头前端金属露出部分长度 5.9 6 6.1 mm
探针直径 圆型探针的直径   1   mm
探针间距 探针相邻内壁间的距离,非圆心间距   2   mm
探头本体长度 TDS211   59   mm
TDS311   69   mm
导线长度 标配50CM线材,特殊长度可定制 480 500 520 mm


备注:
1 本产品适用于2000us/cm3 溶液的测量,该范围之外的液体,精度会下降。



三、尺寸图

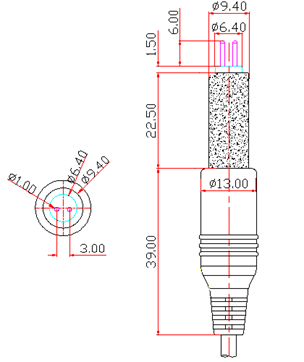

TDS-311-2 结构图


四、参考设计

原理及计算过程:
TDS的定义:单位体积中总的固态溶解物的重量 ,单位 mg/cm3, 它的实验室测量方法为干燥后称重。
近似计算方法:将固态溶解物全部当成盐离子,包括正离子和负离子,利于电场下这些离子的导电性(电导率)来近似计算TDS值。  TDS= 当前溶液25℃时的电导率x 某系数(民用领域里面一般取0.5)
计算步骤:
1 测量当前溶液当前温度下的电导率
   电导率K=Q/R, 我们要测量水溶液的等效电阻,测量等效电阻R的方法请厂家按自己的经验和喜好选择,一般分为电桥法和分压法。 Q的是电极常数,需要通过标准仪器或者标准溶液去获得。
2 换算为当前溶液25℃时的电导率
  按每摄氏度2%的系数,K25=K测量/(1+(T测量-25)×2%),2%的系数在0~50℃范围内较接近真实曲线,不在该范围差别会较大。

3 计算TDS值
TDS=K25 x0.5,这一步较为简单

五、安装说明

本探头采用了三重防水处理:
1前端钢针滚花,让塑料与金属多重咬合
2 探头部分中空,采用环氧树脂灌封,这是目前民用领域里面最强防水处理
3 如果前面两段仍然有概率渗水,内模注塑区将所有风险与后端空间隔绝,完全包裹的方式将渗水问题杜绝在探头内部。

安装时保证,进水探头插在滤芯之前,出水探头插在滤芯之后即可,本探头不适用长期热水环境,请尽量插在水温低于50摄氏度的水路中。
