DS-CO2-20 双通道二氧化碳CO2传感器
发布时间:2020-09-09
DS-CO2-20 是一款基于非分散红外吸收原理（NDIR）的数字式二氧化碳浓度传感 器，可连续采集并计算单位体积内空气中的二氧化碳浓度，并以通用数字接口形 式输出。本传感器可嵌入各种与二氧化碳浓度相关的仪器仪表或环境改善设备， 为其提供及时准确的浓度数据。
二、基本参数
| 参数 | 指标 | 单位 |
| 有效量程 | 400~3000 | ppm |
| 最大量程 | 400~5000 | ppm |
| 分辨率 | 1 | ppm |
| 精度 | ±（50ppm+5% *读数） | |
| 响应时间 T90 | <3 分钟（数值变化达到 90%） | 分钟（min） |
| 数据更新时间 | <3（标准 1s） | 秒（s） |
| 预热时间 |
<25s（可操作） <2min（90%精度） <10min（最大精度） |
|
| 直流供电电压 | Typ:5.0 Min:4.5 Max: 5.5 | 伏特（V） |
| 工作电流 | 峰值 400 平均 40 | 毫安（mA） |
| 数据接口电平 | L <0.8 @3.3 H >2.7@3.3 | 伏特（V） |
| 工作温度范围 | -10~+50 | 摄氏度（℃） |
| 工作湿度范围 | 0~85% 无凝结 | |
| 储存温度范围 | -40~+75 | 摄氏度（℃） |
| 平均无故障时间 | 10 | 年（Y） |
| 最大尺寸* | 31×20×11 | 毫米（mm） |
| 针脚间距 | 2 | 毫米（mm） |

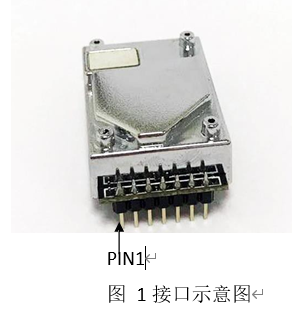

三、接口定义
| 管脚序号 | 功能标号 | 说明 |
| PIN1 | VCC | 电源正（+5V） |
| PIN2 | GND | 电源负 |
| PIN3 | TXD/SDA |
串口发送管脚/TTL 电平@3.3V SDA@3.3V |
| PIN4 | RXD/SCL |
串口接收管脚/TTL 电平@3.3V SCL@3.3V |
| PIN5 | RESET | 模块复位信号/TTL 电平@3.3V，低复位 |
| PIN6 | SELECT |
模式选择 悬空或置高 UART 模式 低电平 I2C 模式 |
| PIN7 | PWM* | PWM 信号输出/TTL 电平@3.3V |
