一、概述

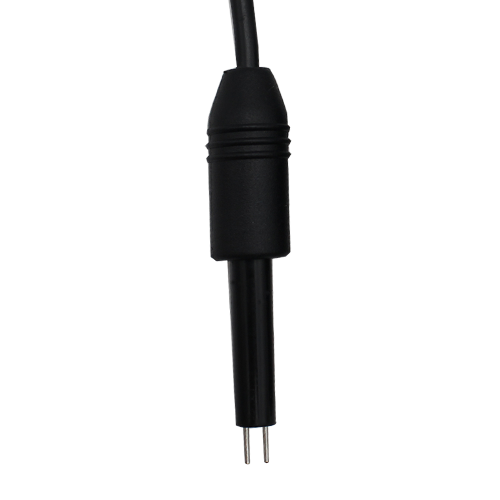

为解决净水机TDS参数的数字化显示，本公司研发了一系列传感器。作为水质检测中较易测量的参数，TDS传感器大量用于家用净水机，商用净水机，鱼缸，农业等应用的TDS测量。TDS-X10-2系列包括用于2分管的TDS-210-2以及用于3分管的TDS-310-2。


二、核心参数

	参数释义	最小值	典型值	最大值	单位
电气参数
操作电压	正常工作电压	3.3	5	5.5	v
操作电流	工作时通过电极的电流		20		uA
开路电阻	电极断路时，电极间塑料的电阻	5	50	100	mΩ
短路电阻	电极短路时，电极间的电阻		2		Ω
工作参数
量程	适用于待测液的电导率或TDS	0		2000	uS/cm2
		0		1000	ppm①
TDS分辨率	TDS值最小变化单位		1		ppm
有效温度补偿区间	温度补偿系数稳定的区间，区间外精度会下降	0	25	50	℃
探头寿命	寿命受工作环境影响较大。	1	2	3	年
适用水压	探头可承受压力范围		4	9	Bar
适用流速	测量结果可信任的流速	0	0.5	2	升/分钟
存储温度	包装良好时	0		50	℃
存储相对湿度	包装良好时，无腐蚀性气体	0		95	%RH
结构参数
探针长度	探头前端金属露出部分长度	5.9	6	6.1	mm
探针直径	圆型探针的直径		1		mm
探针间距	探针相邻内壁间的距离，非圆心间距		2		mm
探头本体长度	TDS210		59		mm
	TDS310		69		mm
导线长度	标配50CM线材，特殊长度可定制	480	500	520	mm



备注：
1 本产品适用于2000us/cm³ 溶液的测量，该范围之外的液体，精度会下降。



三、尺寸图
TDS-210-2 结构图


四、参考设计

原理及计算过程:
TDS的定义：单位体积中总的固态溶解物的重量 ,单位 mg/cm³, 它的实验室测量方法为干燥后称重。
近似计算方法：将固态溶解物全部当成盐离子，包括正离子和负离子，利于电场下这些离子的导电性（电导率）来近似计算TDS值。  TDS= 当前溶液25℃时的电导率x 某系数（民用领域里面一般取0.5）
计算步骤：
1 测量当前溶液当前温度下的电导率
   电导率K=Q/R， 我们要测量水溶液的等效电阻，测量等效电阻R的方法请厂家按自己的经验和喜好选择，一般分为电桥法和分压法。 Q的是电极常数，需要通过标准仪器或者标准溶液去获得。
2 换算为当前溶液25℃时的电导率
  按每摄氏度2%的系数，K₂₅=K_测量/（1+（T_测量-25）×2%），2%的系数在0~50℃范围内较接近真实曲线，不在该范围差别会较大。

3 计算TDS值
TDS=K₂₅ x0.5,这一步较为简单
以TDS-210-2为例，


五、安装说明
