净水器TDS功能设计与TDS笔的区别
TDS笔在国内电商平台和线下平台的销量每月达几十万根，全球范围内的销量估计会更大。很多时侯TDS笔作为赠品，大量出现在净水器的销售过程中。
作为净化水的设备，无论是低廉的家庭用的，还是商业用的，都回避不开两个问题。一是无害，二是有益。在这里我们不讨论有益这个概念，主要是聊一下无害的主要指标。
空气中，大量有害物质的载体是灰尘，所以空气净化器的无害目标中，PM2.5的监测就成了标配。同样的，净水器的主要设计目标也是无害，为此用导电离子的数量来近似评估净水器的无害化程度，是可行的。不接受水太干净导致营养物质缺失的反驳，这不是本文的重点。
原先想知道净水机出来的水质，需要拿个杯子接一杯水，然后拿一根TDS笔来测一下。偶尔这么来一下，肯定没有问题，但如果时不时想测一下，还真的是比较麻烦的。净水机的水源往往是自来水，自来水的TDS值其实还是非常稳定的，但净化出来的水，会随时滤芯的使用时间，这个值是越来越高的。意味着过滤能力的降低。
我们注意到市场上已经有很多厂家在自家的和种净水机上面添加了TDS在线测量功能，细心的用户也许能发现，TDS值往往与TDS笔测试出来的结果有很大差异。下面我们就细数一下这两类使用场景的一些差异，以方便厂家的工程师在设计的时候做出相应的对策。
具体的差异如下：

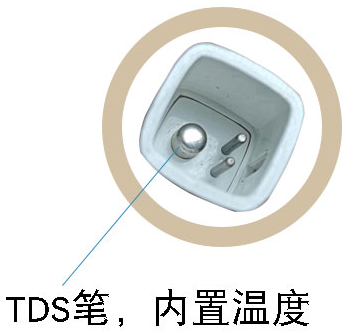

1 TDS笔的笔头，是由TDS探针和温度探头组成的，而一般的净水机的TDS探头，只有一个导电探针。理论上，在水温25℃时，这两者是一样的。所以第一个区别，是TDS笔带温度补偿，而部分净水机上的TDS传感器探头没有。需要带温度补偿的工程师，可以参考一下我们两款TDS与温度二合一的探头，TDS211(2分管专用，国内好像仅我们一家有）与TDS311（3分管专用，这个目前国内也只有2-3家供应商）.
2 TDS的测量，本质上是测量的水的导电性，而实际工作时，由于很多原因，这个读数其实是有跳动的。而TDS笔在工作时，有一个读数锁定设计，就是放入水中之后，若干时间后，读数是不变的，而净水机的TDS传感器，必须要自己实现这个效果，实现方法分真实处理和虚假处理两种方法。具体区别，我们以后会开相应专题来谈。
3 净水机的探头，由于没有一个固定的电导池，在管道中的数据和在杯子里面的数据，是有差别的，这个差别需要自行去校准或补偿回来。而TDS笔不存在这样的场景，它有稳定的电导池，所以读数直接就表示为真实的电导率
4 TDS传感器探头的在线工作，会一直通电状态，不管用什么方式来使用TDS传感器探头。因为探针间的放电，会形成一个电容一样的电场。表现出来的现象就是TDS值会越来越小，这个问题在长时间工作后会非常明显。而TDS笔在工作十几秒钟就会自动断电熄屏，不存在这个问题。
5 净水机的TDS探头，完全由加工制造工艺决定了探针的长短与间距，大批量生产中，会出现探头间的差异化。以5mm长的探针为例，正负0.2mm的偏差，至少可能导致4%的一致性误差，加上其它误差来源，整体误差很容易超过±5%的区间。而TDS笔，正常情况下，他都会出厂做校准，虽然每家标称的精度不同，但出品的一致性还是相当不错的。毕竟它是一个小型仪器。所以净水机的TDS测量想要准，也需要做校准，来消除各种误差。
6 净水机，为了表征自己的过滤效果，一般会在进水的地方弄一个TDS传感器测自来水，出口的地方弄一个TDS传感器测净水，以此来表现自己的过滤效果，这个差值越大，越能体现产品的性能和卖点，放大用户的恐慌购买心态。TDS传感器本身单价非常低，所以但凡集成了TDS功能的产品，一般都是两根TDS探头。事实在当两根TDS头在同一个水中时，它会有一个类似于短路的现象，会出现两路的值都偏低，甚至有一路直接为0的现象。它产生的原因说得粗浅一点，就是A电极跑出来的电子，跑到B电极上去了，所以设计时，必须要解决这个问题，否则是无法正常工作的。TDS笔因为本来也不共地，其次它每次只有一路在工作，不存在这个问题，所以一般也发现不了。
以上就是净水机TDS功能在设计上与TDS笔的不同之处，如有表达不准确或者遗漏的部分，欢迎高手指正。这些问题解决起来不难，但全部做好还是需要一定的积累。甚至从探头挑选，到软件设计，包括标定过程，以及最后的安装位置都是有一定技巧的。

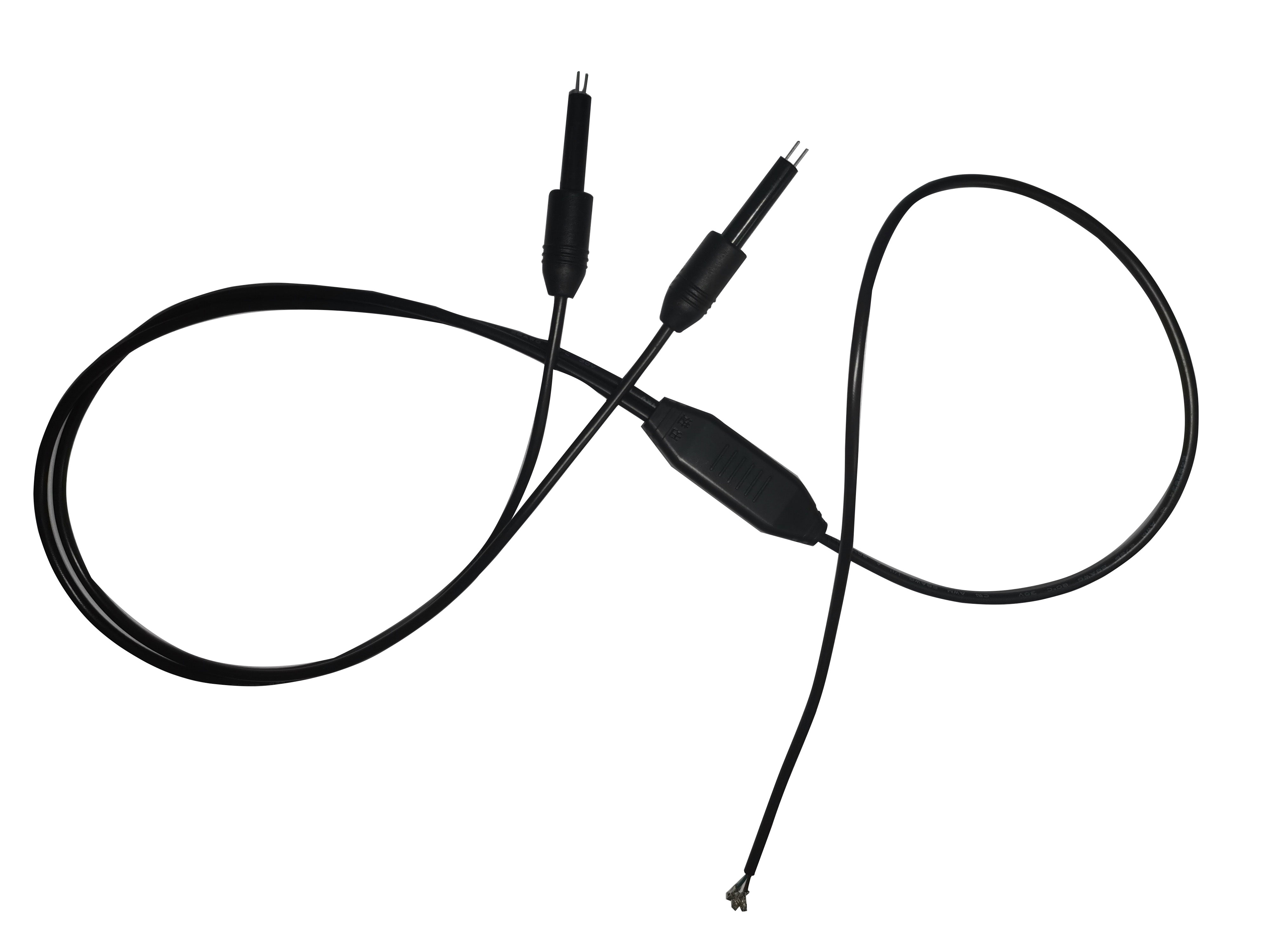

如果您确实没有相关的设计经验和能力，可以选择我们公司研发的一款型号为SSW-TDS-2U的产品，它是专为净水机设计，具备双通道，带温度补偿，数值稳定，全量程精度达±5%，并具备完整的专利授权，让您更快的推出带TDS水质检测的净水产品，更快赢得市场。以下是SSW-TDS-2U的一个外观图片
作为净化水的设备，无论是低廉的家庭用的，还是商业用的，都回避不开两个问题。一是无害，二是有益。在这里我们不讨论有益这个概念，主要是聊一下无害的主要指标。
空气中，大量有害物质的载体是灰尘，所以空气净化器的无害目标中，PM2.5的监测就成了标配。同样的，净水器的主要设计目标也是无害，为此用导电离子的数量来近似评估净水器的无害化程度，是可行的。不接受水太干净导致营养物质缺失的反驳，这不是本文的重点。
原先想知道净水机出来的水质，需要拿个杯子接一杯水，然后拿一根TDS笔来测一下。偶尔这么来一下，肯定没有问题，但如果时不时想测一下，还真的是比较麻烦的。净水机的水源往往是自来水，自来水的TDS值其实还是非常稳定的，但净化出来的水，会随时滤芯的使用时间，这个值是越来越高的。意味着过滤能力的降低。
我们注意到市场上已经有很多厂家在自家的和种净水机上面添加了TDS在线测量功能，细心的用户也许能发现，TDS值往往与TDS笔测试出来的结果有很大差异。下面我们就细数一下这两类使用场景的一些差异，以方便厂家的工程师在设计的时候做出相应的对策。
具体的差异如下：
1 TDS笔的笔头，是由TDS探针和温度探头组成的，而一般的净水机的TDS探头，只有一个导电探针。理论上，在水温25℃时，这两者是一样的。所以第一个区别，是TDS笔带温度补偿，而部分净水机上的TDS传感器探头没有。需要带温度补偿的工程师，可以参考一下我们两款TDS与温度二合一的探头，TDS211(2分管专用，国内好像仅我们一家有）与TDS311（3分管专用，这个目前国内也只有2-3家供应商）.
2 TDS的测量，本质上是测量的水的导电性，而实际工作时，由于很多原因，这个读数其实是有跳动的。而TDS笔在工作时，有一个读数锁定设计，就是放入水中之后，若干时间后，读数是不变的，而净水机的TDS传感器，必须要自己实现这个效果，实现方法分真实处理和虚假处理两种方法。具体区别，我们以后会开相应专题来谈。
3 净水机的探头，由于没有一个固定的电导池，在管道中的数据和在杯子里面的数据，是有差别的，这个差别需要自行去校准或补偿回来。而TDS笔不存在这样的场景，它有稳定的电导池，所以读数直接就表示为真实的电导率
4 TDS传感器探头的在线工作，会一直通电状态，不管用什么方式来使用TDS传感器探头。因为探针间的放电，会形成一个电容一样的电场。表现出来的现象就是TDS值会越来越小，这个问题在长时间工作后会非常明显。而TDS笔在工作十几秒钟就会自动断电熄屏，不存在这个问题。
5 净水机的TDS探头，完全由加工制造工艺决定了探针的长短与间距，大批量生产中，会出现探头间的差异化。以5mm长的探针为例，正负0.2mm的偏差，至少可能导致4%的一致性误差，加上其它误差来源，整体误差很容易超过±5%的区间。而TDS笔，正常情况下，他都会出厂做校准，虽然每家标称的精度不同，但出品的一致性还是相当不错的。毕竟它是一个小型仪器。所以净水机的TDS测量想要准，也需要做校准，来消除各种误差。
6 净水机，为了表征自己的过滤效果，一般会在进水的地方弄一个TDS传感器测自来水，出口的地方弄一个TDS传感器测净水，以此来表现自己的过滤效果，这个差值越大，越能体现产品的性能和卖点，放大用户的恐慌购买心态。TDS传感器本身单价非常低，所以但凡集成了TDS功能的产品，一般都是两根TDS探头。事实在当两根TDS头在同一个水中时，它会有一个类似于短路的现象，会出现两路的值都偏低，甚至有一路直接为0的现象。它产生的原因说得粗浅一点，就是A电极跑出来的电子，跑到B电极上去了，所以设计时，必须要解决这个问题，否则是无法正常工作的。TDS笔因为本来也不共地，其次它每次只有一路在工作，不存在这个问题，所以一般也发现不了。
以上就是净水机TDS功能在设计上与TDS笔的不同之处，如有表达不准确或者遗漏的部分，欢迎高手指正。这些问题解决起来不难，但全部做好还是需要一定的积累。甚至从探头挑选，到软件设计，包括标定过程，以及最后的安装位置都是有一定技巧的。
如果您确实没有相关的设计经验和能力，可以选择我们公司研发的一款型号为SSW-TDS-2U的产品，它是专为净水机设计，具备双通道，带温度补偿，数值稳定，全量程精度达±5%，并具备完整的专利授权，让您更快的推出带TDS水质检测的净水产品，更快赢得市场。以下是SSW-TDS-2U的一个外观图片
